Thiết Kế Khuôn Dập: Từ A Đến Z Mọi Thứ Bạn Cần Biết

Thiết kế khuôn dập là một công đoạn quan trọng trong ngành sản xuất cơ khí, chế tạo khuôn mẫu, và gia công kim loại. Đây là bước đầu tiên trong quá trình sản xuất các chi tiết kim loại thông qua phương pháp dập (pressing), nhằm tạo ra những sản phẩm có hình dáng, kích thước chính xác theo yêu cầu của khách hàng. Để hiểu rõ hơn về thiết kế khuôn dập, bài viết này sẽ cung cấp một cái nhìn toàn diện từ nguyên lý hoạt động, các bước thiết kế, các yếu tố cần lưu ý, cho đến các công nghệ và xu hướng hiện đại trong lĩnh vực này.

Thiết kế khuôn dập cơ bản

Khuôn Dập Là Gì?

Khuôn dập là thiết bị được sử dụng trong quá trình sản xuất để tạo hình sản phẩm từ kim loại bằng cách áp dụng một lực lớn vào tấm kim loại, khiến nó biến dạng theo khuôn mẫu sẵn có. Quá trình dập có thể bao gồm các bước như cắt, uốn, đột, hoặc nén tấm kim loại để tạo ra các chi tiết có hình dạng nhất định.

Các Loại Khuôn Dập

  • Khuôn dập cắt: Dùng để cắt các chi tiết ra khỏi tấm kim loại.
  • Khuôn dập uốn: Dùng để uốn các chi tiết kim loại theo yêu cầu.
  • Khuôn dập chấn: Dùng để tạo ra các chi tiết với độ dày nhất định.

Mỗi loại khuôn dập sẽ có đặc điểm và ứng dụng riêng trong từng ngành sản xuất khác nhau.

Thiết kế khuôn dập nâng cao

Quy Trình Thiết Kế Khuôn Dập

Quy trình thiết kế khuôn dập đòi hỏi sự hiểu biết sâu sắc về kỹ thuật, nguyên lý hoạt động của khuôn, cũng như các yếu tố ảnh hưởng đến quá trình sản xuất. Dưới đây là các bước cơ bản trong quy trình thiết kế khuôn dập:

1. Xác Định Yêu Cầu Sản Phẩm

Trước khi bắt đầu thiết kế khuôn dập, bước đầu tiên là xác định các yêu cầu sản phẩm, bao gồm:

  • Hình dạng, kích thước và số lượng sản phẩm cần sản xuất.
  • Chất liệu kim loại cần dập.
  • Các tiêu chuẩn về chất lượng, độ chính xác, độ bền.

Bước này giúp xác định loại khuôn phù hợp và các yếu tố kỹ thuật cần thiết để sản xuất sản phẩm.

2. Phân Tích Quy Trình Dập

Để thiết kế khuôn dập hiệu quả, kỹ sư cần phải phân tích quy trình dập, bao gồm:

  • Lực tác động: Tính toán lực cần thiết để dập kim loại.
  • Hình dạng chi tiết: Đảm bảo khuôn có thể tạo ra hình dạng sản phẩm chính xác.
  • Vật liệu khuôn: Lựa chọn vật liệu chế tạo khuôn sao cho chịu được sự mài mòn và nhiệt độ cao.

3. Lựa Chọn Loại Khuôn

Tùy thuộc vào loại sản phẩm, sẽ có các loại khuôn khác nhau được lựa chọn, ví dụ như khuôn dập thẳng, khuôn dập cuộn, hay khuôn dập đa năng. Mỗi loại khuôn sẽ có những ưu điểm và hạn chế riêng.

4. Thiết Kế Chi Tiết Khuôn

Bước này đòi hỏi việc thiết kế từng bộ phận của khuôn, bao gồm:

  • Lõi khuôn: Phần chứa hình dáng chi tiết sản phẩm.
  • Khuôn cái: Phần tạo thành vỏ ngoài của sản phẩm.
  • Các chi tiết hỗ trợ: Các chi tiết như hệ thống làm mát, kênh dẫn dầu, lò xo, giúp khuôn hoạt động trơn tru.

Mỗi chi tiết đều cần được tính toán chính xác để đảm bảo hiệu suất và tuổi thọ khuôn.

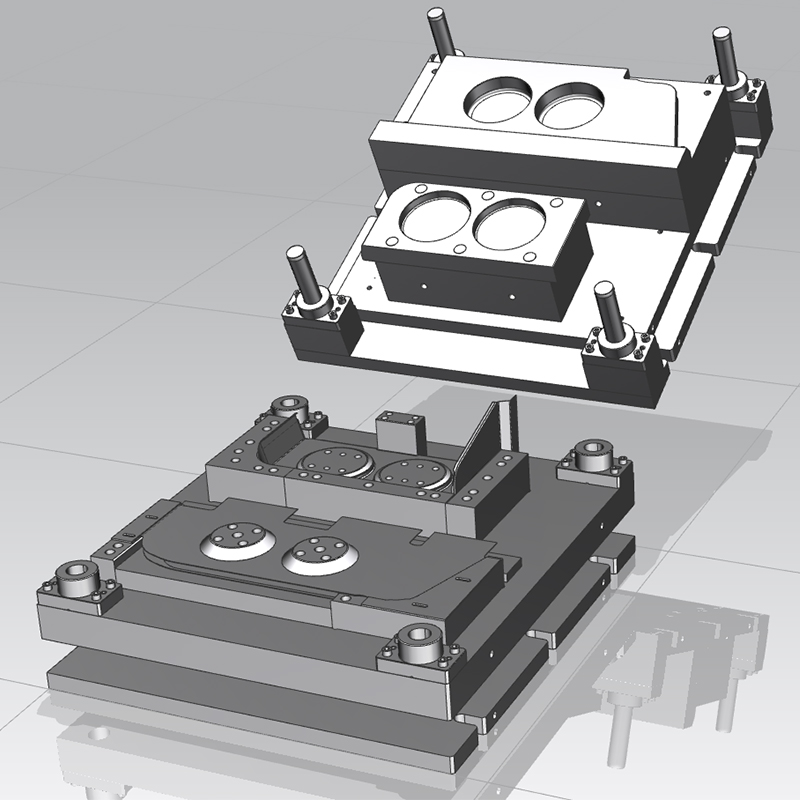

Quy trình thiết kế khuôn dập

5. Chế Tạo Khuôn Dập

Sau khi hoàn thành thiết kế, khuôn sẽ được chế tạo bằng cách sử dụng các máy CNC, máy gia công phay, tiện và các công nghệ hiện đại khác. Quá trình chế tạo yêu cầu độ chính xác cao để đảm bảo khuôn có thể hoạt động ổn định và hiệu quả trong quá trình sản xuất.

6. Kiểm Tra và Hiệu Chỉnh Khuôn

Trước khi đưa vào sản xuất, khuôn sẽ được thử nghiệm để kiểm tra độ chính xác của sản phẩm tạo ra. Nếu phát hiện sai sót, kỹ sư sẽ phải thực hiện các hiệu chỉnh để đảm bảo khuôn hoạt động đúng như thiết kế.

Các Yếu Tố Quan Trọng Khi Thiết Kế Khuôn Dập

Thiết kế khuôn dập không chỉ đơn giản là việc tạo ra một khuôn mẫu cho một sản phẩm. Nó còn đòi hỏi phải tính toán và xem xét nhiều yếu tố khác nhau. Dưới đây là một số yếu tố quan trọng mà bạn cần lưu ý khi thiết kế khuôn dập:

1. Vật Liệu Khuôn

Vật liệu chế tạo khuôn phải có độ bền cao, khả năng chịu nhiệt tốt và có khả năng chống mài mòn. Một số vật liệu phổ biến bao gồm thép không gỉ, hợp kim thép, hoặc thép chịu nhiệt.

2. Độ Chính Xác và Tolerances

Trong các ứng dụng công nghiệp, độ chính xác là yếu tố quan trọng quyết định đến chất lượng sản phẩm. Khuôn dập phải đảm bảo tính chính xác cao, đặc biệt đối với các sản phẩm yêu cầu độ chi tiết tinh xảo.

3. Chi Phí Thiết Kế và Sản Xuất Khuôn

Chi phí thiết kế và chế tạo khuôn là một yếu tố không thể bỏ qua. Các yếu tố như độ phức tạp của khuôn, vật liệu sử dụng và quy trình chế tạo sẽ ảnh hưởng trực tiếp đến tổng chi phí.

4. Tuổi Thọ của Khuôn

Một khuôn dập có tuổi thọ lâu dài sẽ giúp giảm chi phí sản xuất và bảo trì. Để đạt được điều này, việc lựa chọn vật liệu và thiết kế khuôn phải đảm bảo sự bền bỉ trong quá trình sử dụng.

Lợi Ích Của Việc Sử Dụng Khuôn Dập

Việc sử dụng khuôn dập mang lại nhiều lợi ích trong ngành sản xuất, đặc biệt là trong việc tạo ra các chi tiết kim loại có hình dạng phức tạp mà các phương pháp khác không thể thực hiện được. Dưới đây là một số lợi ích nổi bật:

  • Tiết kiệm chi phí: So với các phương pháp gia công khác, khuôn dập giúp tiết kiệm chi phí nguyên liệu và thời gian gia công.
  • Tạo ra sản phẩm đồng đều: Khuôn dập giúp tạo ra các sản phẩm có độ chính xác cao và đồng đều về chất lượng.
  • Tăng năng suất: Với khả năng tạo ra hàng loạt sản phẩm trong một thời gian ngắn, khuôn dập giúp tăng năng suất sản xuất.
  • Giảm thiểu sai sót: Nhờ vào quy trình kiểm soát chất lượng chặt chẽ, khuôn dập giúp giảm thiểu sai sót trong sản phẩm cuối cùng.

FAQs Về Thiết Kế Khuôn Dập

1. Khuôn dập có thể sử dụng cho những loại sản phẩm nào?

Khuôn dập thường được sử dụng trong sản xuất các chi tiết kim loại như vỏ máy, linh kiện ô tô, điện tử, và các sản phẩm yêu cầu độ chính xác cao.

2. Quá trình thiết kế khuôn dập có mất nhiều thời gian không?

Quá trình thiết kế khuôn dập có thể mất từ vài tuần đến vài tháng tùy thuộc vào độ phức tạp của sản phẩm và khuôn. Tuy nhiên, với công nghệ hiện đại, thời gian thiết kế đã được rút ngắn đáng kể.

3. Có cần phải bảo trì khuôn dập không?

Có, khuôn dập cần được bảo trì định kỳ để đảm bảo hiệu suất làm việc và tuổi thọ lâu dài. Việc thay thế các bộ phận hao mòn và kiểm tra chất lượng khuôn là cần thiết để duy trì hiệu quả sản xuất.

4. Thiết kế khuôn dập có yêu cầu kỹ thuật cao không?

Đúng vậy, thiết kế khuôn dập yêu cầu kiến thức sâu rộng về kỹ thuật chế
